Bodové světlíky WEMALUX M5

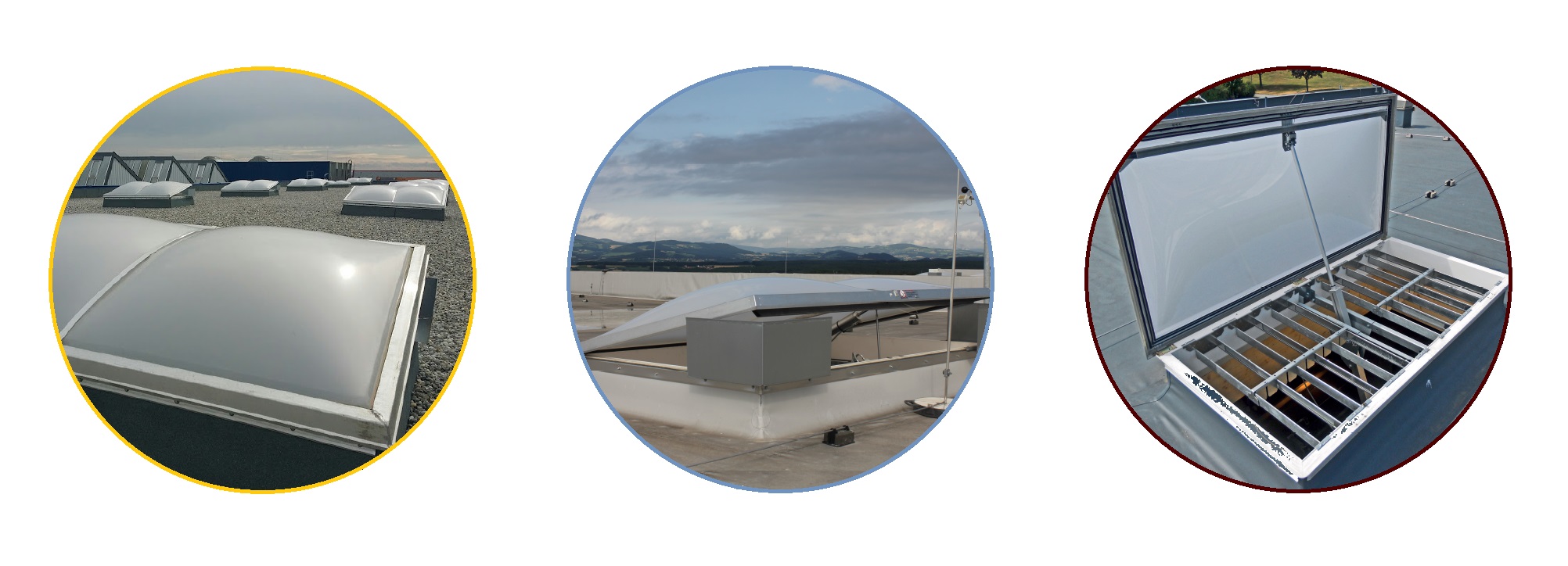

Wemalux-foto-kolecka-c

Moderní multifunkční prvky pro střešní pláště budov s nejvyšším účinkem světla!

Světlíky Wemalux M jsou vyvinuty speciálně pro splnění těch nejvyšších požadavků – vynikající hodnoty prostupu tepla a zvukového útlumu, ochrana proti krupobití a propadnutí světlíkem spolu s výrazně větším prostupem světla jsou hlavními znaky série Wemalux M.

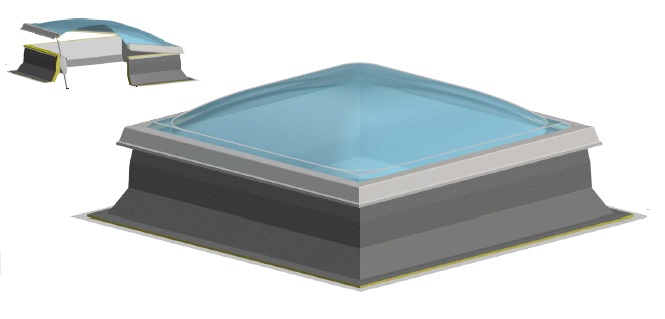

Wemalux-M5Wemalux – bodový světlík typ M5 klade nová měřítka pro ploché střechy. Vedle hlavní funkce optimálního prosvětlení vnitřních prostorů střechou může po zabudování otvíracího zařízení sloužit jako přirozený větrací prvek s nízkými provozními náklady.

Kopule světlíku vyhovuje nejvyšším požadavkům na prostup tepla a na snížení tepelných ztrát. Je možno ji dodat v až 5-vrsvém provedení z akrylového skla, s polykarbonátovou deskou do tloušťky 32mm, s izolačním dvoj a trojsklem nebo v pyramidovém provedení. Kopuli v plochém provedení je možné dovybavit vnější předsazenou vrstvou z akrylového skla nebo plného polykabonátu (3mm), která nejen že zajistí lepší samočistící efekt a odvod vody, ale také vylepší celkovou hodnotu prostupu tepla světlíkem.

Bodové světlíky Wemalux jsou konstrukčně provedeny s přerušeným tepelným mostem a trojitým těsněním  se dvěma izolačními vzduchovými komorami (v současnosti jako jediný výrobek na českém trhu), čímž podstatně zabraňuje tepelným ztrátám a efektivně snižuje energetické náročnosti budovy. Vnější rám z tlakově odlitého hliníkového materiálu zabezpečuje zvýšenou pevnost kopule světlíku a hlavně zamezuje v případě požáru vzniku sekundárního požáru ze střešní fólie přeskokem z vnitřního prostoru objektu.

Po doplnění pneumatickým nebo elektrickým zařízením se z bodového světlíku Wemalux stane vysokovýkonná požární klapka pro odvod kouře a tepla. V tomto provedení splňuje všechny požadavky pro tato zařízení.

Pro zajištění bezpečí a ochrany proti propadnutí je možné všechny světlíky vybavit bezpečnostní mříží LIFE-GUARD, která se zabuduje do podstavce nebo sítí LIFE-NET, která je součástí kopule světlíku.

Výhody na první pohled

Osazovací podstavec je:

  • variabilní s výškami od 15 do 60 cm
  • světlo-propustnější díky zvláštní linii, resp. tvaru podstavce nabízí o více jak 10% větší plochu pro vniknutí světla a výměnu vzduchu
  • aerodynamický s velmi dobrou hodnotou Aw
  • přizpůsobivý díky individuálně volitelnému vnitřnímu lakování
  • přátelský k životnímu prostředí v materiálech i výrobě
  • plně recyklovatelný bez škodlivých zbytků
  • dobře napojitelný na střešní krytinu díky vnějšímu oplechování dle vlastní volby
  • kovový osazovací podstavec je nehořlavý díky stěnám z pozinkovaného plechu, tzn. více bezpečnosti a vyšší třída požární odolnosti (A1)

Kopule je:

  • volitelná podle použití: pevná, větrací a/nebo pro odvod kouře a tepla (SOZ)
  • bez vrtaných děr, tím bez slabých míst či rizika prasknutí
  • kompletně vybavená z výroby, tj. rychlá montáž
  • chráněná po obvodě lehkým hliníkovým rámem se svařovanými rohy – bezpečnost v případě požáru, materiál nekape na plochu střechy
  • s trojitým těsněním, které nabízí maximální těsnost proti všem povětrnostním vlivům a současně také minimalizuje tvoření kondenzace
  • bezpečnější proti proražení (např. při krupobití) při vyhotovení vnější vrstvy z polykarbonátu (na přání)

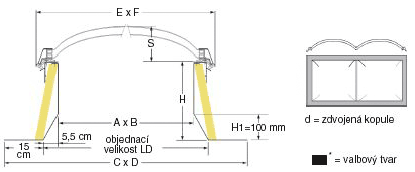

 Wemalux kopule a podsady – objednací rozměry

Wemalux-M-kopule-vence-obj-rozmery

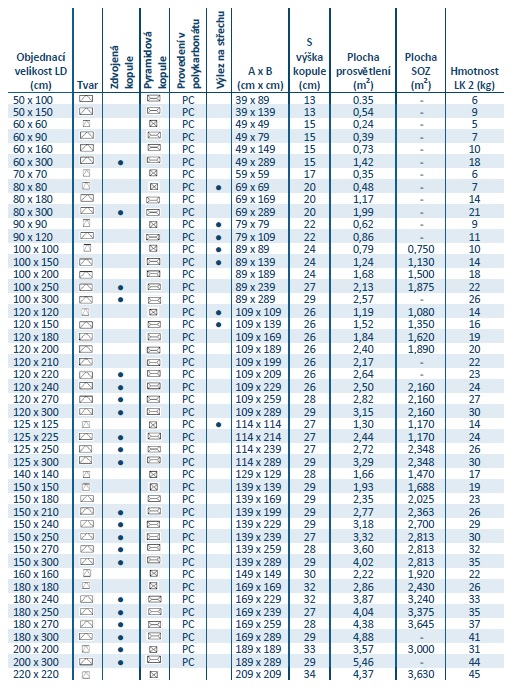

Wemalux-rozmerova-rada

Wemalux kopule – typy

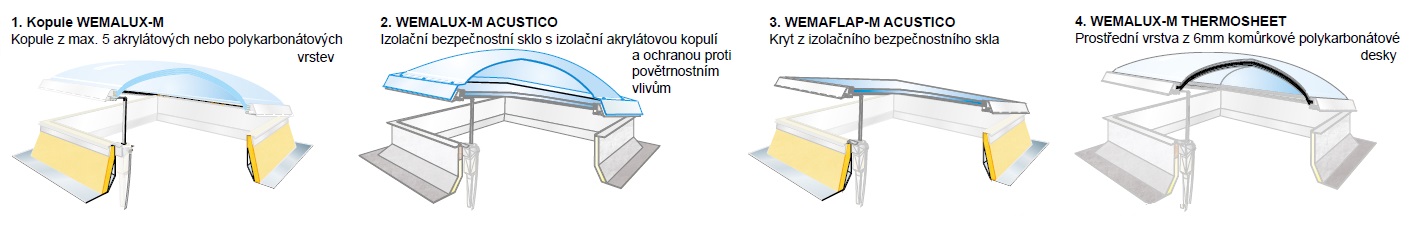

Wemalux-typy-kopuli-3B

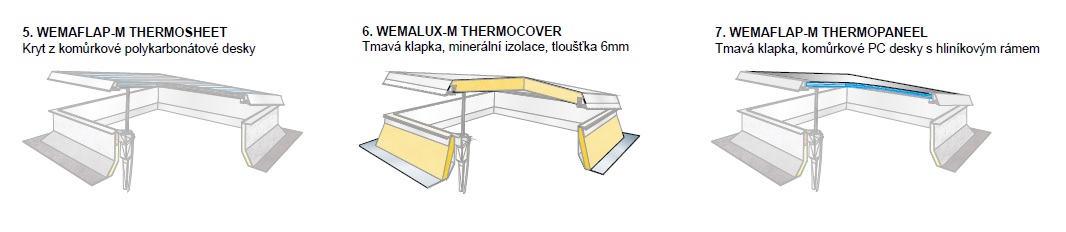

Wemalux-typy-kopuli-4

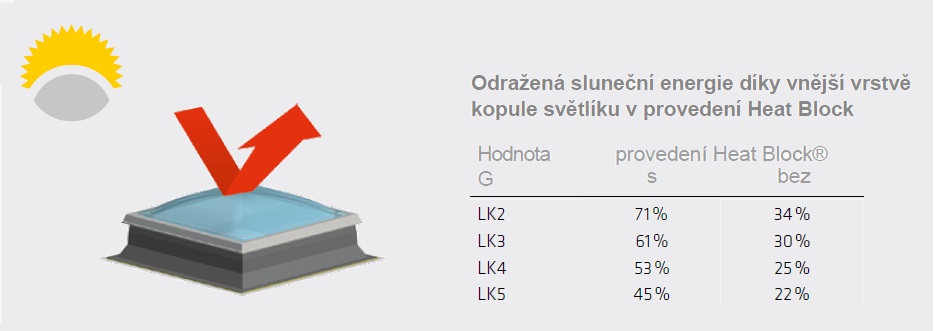

Wemalux-tabulka-Heat-Block-c

Pro redukci prostupu energie možno použít kopule se speciální vrstvou HEAT BLOCK. Tepelné záření dovnitř objektu se tím sníží až o 69%.

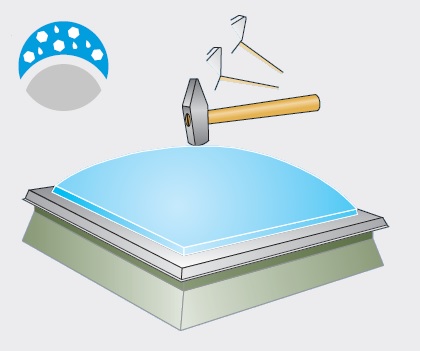

Wemalux M Protect – světlík s funkcí ochrany proti proražení

Wemalux-M-ProtectZvýšenou rázovou odolností se vyznačuje světlík Wemalux M Protect. Vnější rám z lehké hliníkové slitiny zabraňuje prasknutí vnější vrstvy kopule v rozích. Elastická vnější vrstva z tvrzeného plastu účinně ztlumí nejvyšší nárazové energie aniž by se rozbila. Tyto vlastnosti zůstávají nezměněné při teplotách od -40°C do +120°C.

Světlík byl odzkoušen v rakouském institutu pro evidenci krupobití a dosáhl maximální možné třídy odolnosti proti krupobití č.5 (HW5).

Wemalux – velkorozměrové kopule a tmavé klapky typ M

Wemalux-velkoformátové-kopule-b

Velkorozměrové kopule jsou kopule spojené speciální konstrukcí osazovacího věnce. Pomocí nich je možné realizovat světlíky až do rozměru 2 x 3 m.

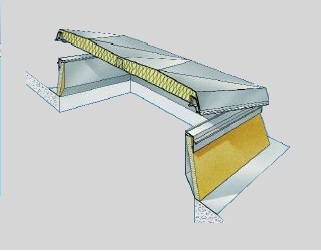

Wemalux-sendvič-b

Tmavé sendvičové klapky se používají hlavně při zvýšených požadavcích na zvukový útlum a/nebo tepelně-izolační vlastnosti, tj. například u kinosálů a divadel. Dodávají se v provedení hliníkový plech / minerální vata tl. 6 nebo 8cm / hliníkový plech. Zajistí zvukový útlum až 32dB.





Wemalux M – osazovací podsady

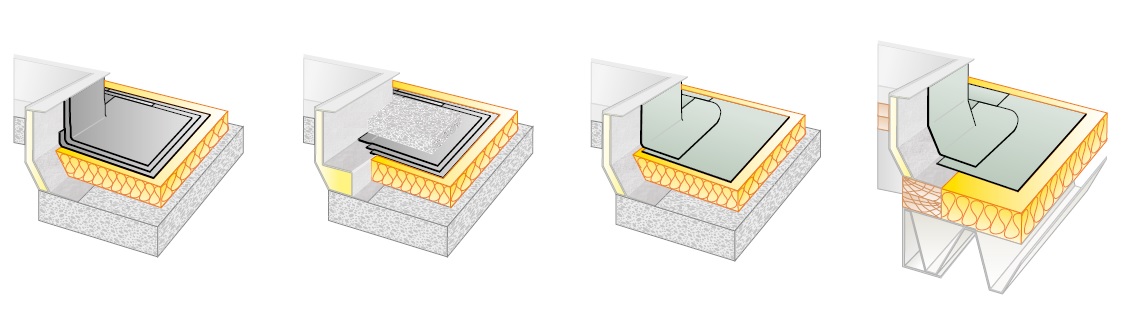

Wemalux-podsady-priklady2

Podsady pro světlíky Wemalux se dodávají ve dvou provedeních:

  • plastové se sendvičovou konstrukcí sestávající z polyesterového laminátu zpevněného skelnými vlákny s PU jádrem z tvrdé pěny, k dodání s vrstvami izolace o tloušťce 2-8cm, vnitřní strana bílá (RAL 9010), z vnějšku odolná proti povětrnostním vlivům (barva šedá)
  • ocelové z pozinkovaného plechu, tepelná izolace z minerální vaty o tloušťce 3-8cm, vnitřní strana bílá (RAL 9002), třída hořlavosti A1, vnější plášť je volitelný, alternativně jej lze dodat z hliníkového plechu nebo GFK-UP laminátu

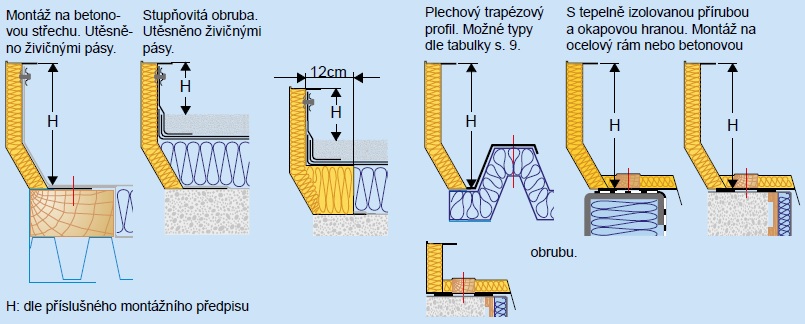

Snadná montáž a napojení na střešní plášť – lze přizpůsobit všem variantám střešního pláště:

Wemalux-podsady-priklady-montaze

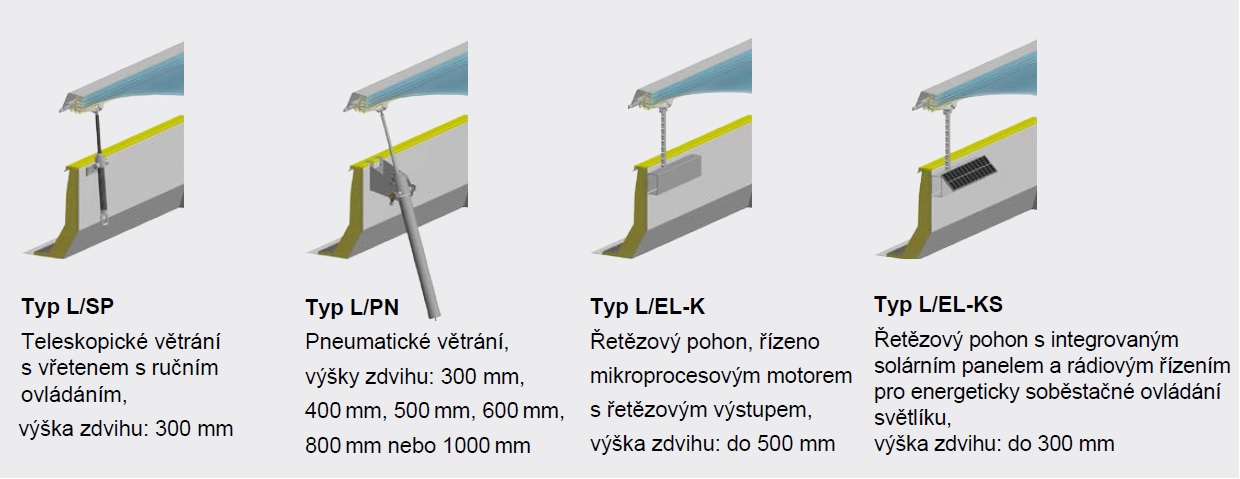

Wemalux – otvírací mechanismy pro denní větrání

Systém Wemalux nabízí pro všechny velikosti světlíků větrací zařízení. Jejich obsluha může být ruční, elektrická a nebo pneumatická. Každý pevný světlík je možné dodatečně vybavit větracím zařízením.

Wemalux-otviraci-mechanismy-DV-b

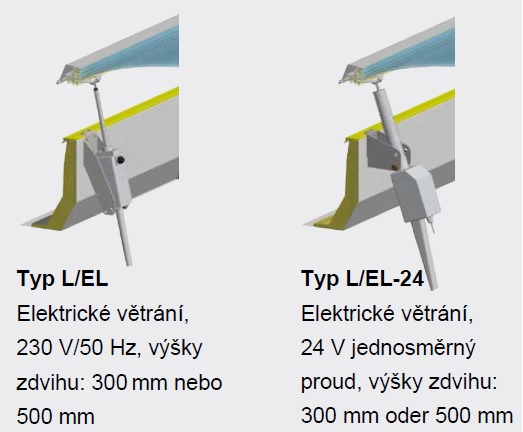

Wemalux-otviraci-mechanismy-DV-c



Wemalux-vylez-b

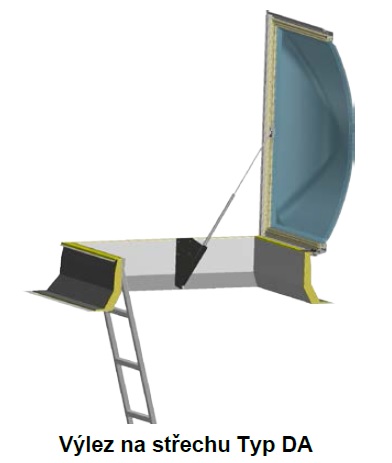

Bodové světlíky Wemalux je možno dodat také v provedení jako výlez na střechu s ručním uzávěrem nebo v kombinaci s větracím pohonem, alternativně také s elektrickým ovládáním.

Wemalux-větrání-elektroventilátor

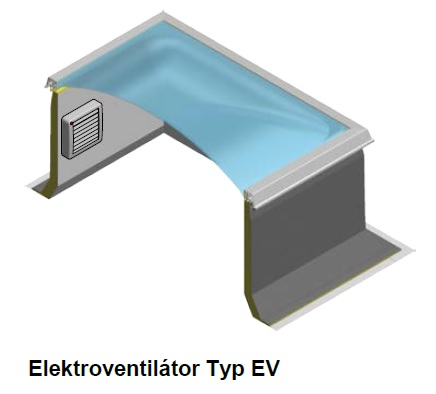

Větrání pomocí ventilátoru – dodává se od výšky podstavce 300mm: odvětrávací ventilátor 150m3 / h, 230V / 50 Hz.

Dodatečně také od výšky podstavce 400mm: odvětrávací a přivětrávací ventilátory s 500m3 / h nebo 1000m3 / h, 230V / 50 Hz.

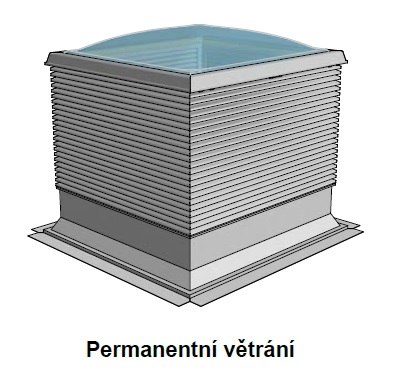

Wemalux-permanentní-větrání

Na přání je možné světlík vybavit funkcí pro trvalé větrání. K tomuto účelu slouží speciálně vyvinutý rám s lamelami, který se vloží mezi kopuli a podstavec světlíku.





Wemalux – klapky pro odvod kouře a tepla (SOZ)

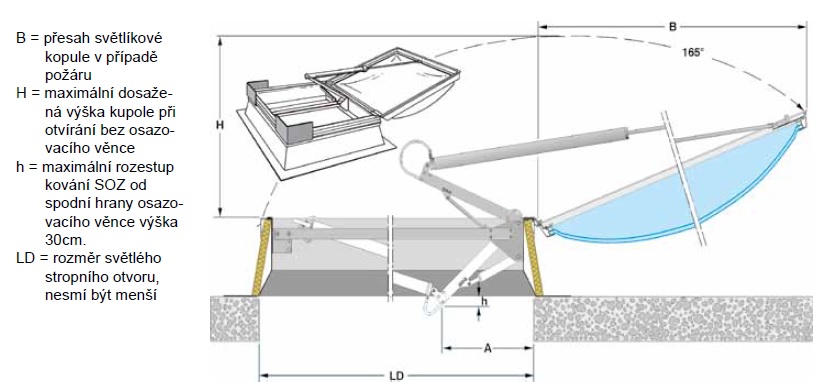

Wemalux-SOZ

Wemalux SOZ klapka je mnohostranně použitelné zařízení pro odvod kouře a tepla. V případě požáru aktivuje odvod horkých a jedovatých plynů z požáru díky termodynamickému tahu, které unikají otevřenými otvory v ploché střeše. Nad podlahou zůstává zachována bezkouřová zóna, lidem je tak umožněný únik ze zóny postižené požárem a hasičům zásah.

Zařízení je dimenzované pro zvlášť vysoké výkony a vyznačuje se velkou mechanickou stabilitou. SOZ klapka se v případě požáru otevře o 165°. Všechny produkty mají certifikát dle EN 12101-2.

Vedle funkce odvodu kouře v případě požáru může plnit i funkci denního větrání za pěkného počasí.

SOZ klapky jsou vybaveny buď pneumatickým systémem (stlačený plyn CO2) nebo elektrickým systémem (el.motor 24V).

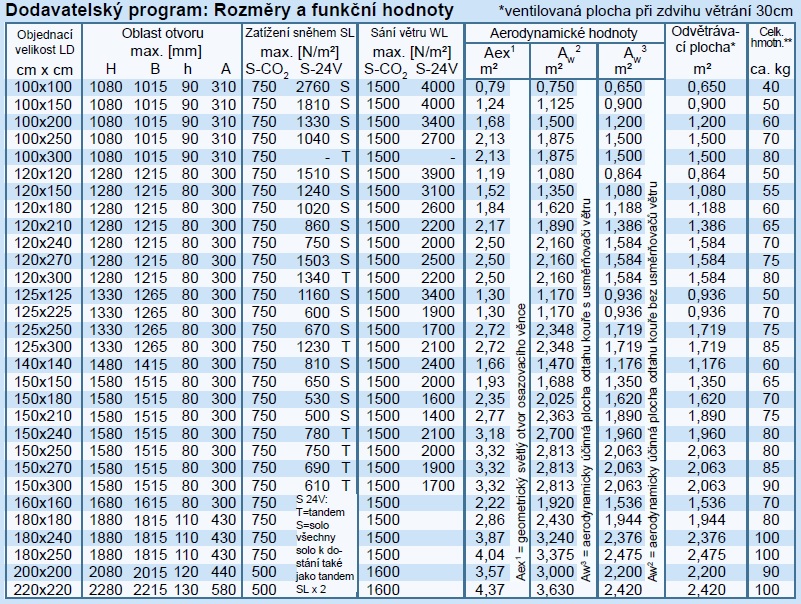

Wemalux-SOZ-hodnoty

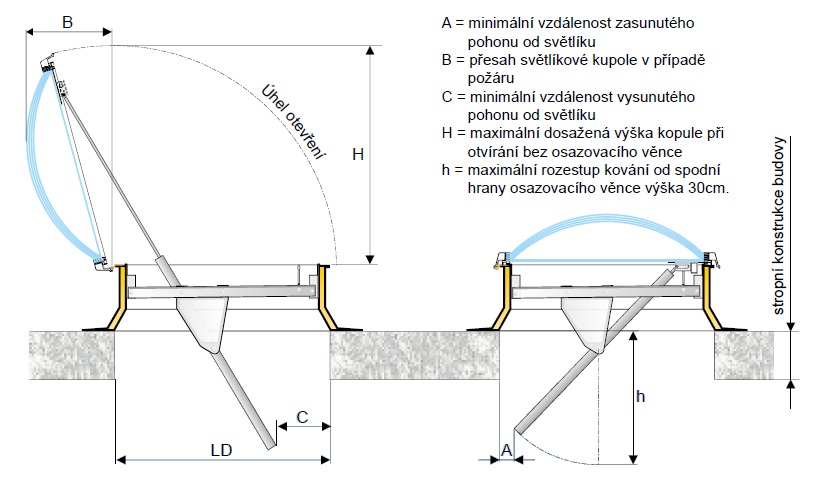

Wemalux SOZ klapka pro požární odvětrání chráněné únikové cesty (CHÚC)

Wemalux-SOZ-CHUCWemalux SOZ klapka je vhodná také pro požární odvětrání CHÚC, jejich nutnost použití stanovuje norma ČSN 73 0802. Úhel otevření funkce pro odvětrávání kouře v případě požáru je 95° – 105°. Ovládání je volitelné – pneumatické nebo elektrické (24V).



Kruhové světlíky WEMALUX typ R a R8 – perfektní splynutí designu a kvality

Kruhové provedení světlíků tvoří speciální řadu série Wemalux. Splňují nejvyšší požadavky kladené na stavbu moderních budov. Oba typy je možné vybavit mechanismy na denní větrání a odvod kouře a tepla. Jsou vyráběny s dlouhou životností a 100% recyklovatelné.

Kopule světlíků Wemalux typ R a R8 dodáváme se zasklením jedno až pětivrstvým akrylovým sklem. Toto provedení je možné doplnit o protisluneční ochranu HEAT BLOCK nebo o vnější vrstvu z plného polykarbonátu, která má vyšší rázovou odolnost (zajistí ochranu např. v případě krupobití).  Světlík je osazen na sklolaminátový podstavec se zateplením polyuretanem. Standardní výška podstavce se dodává od 10cm do 50cm. Na přání je však možné vyrobit podstavec vyšší dle požadavků stavby.

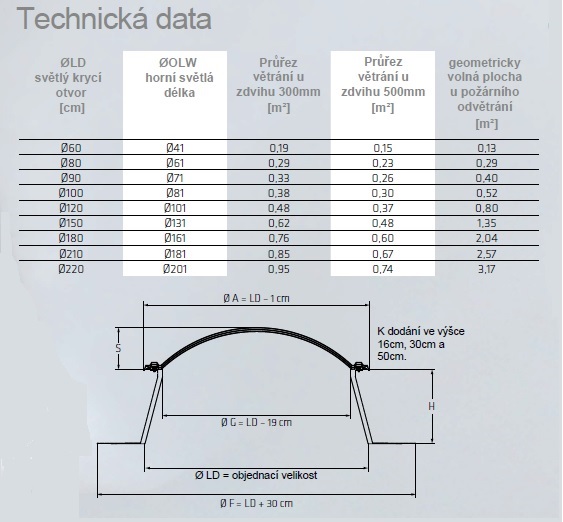

Wemalux-R-technická-data-b

Kruhový světlík Wemalux typ R

Wemalux-R

Provedení světlíku je z vnitřní i z vnější strany kruhové a je vhodné zejména pro budovy, kde je kladen důraz na architekturu. Tím je možné docílit kruhových ploch uvnitř v interiéru. Napomáhá tedy větší atraktivitě celé budovy.

Kruhový světlík Wemalux typ R8

Wemalux-R8

Provedení světlíku je z vnitřní strany kruhové a z vnější strany má tvar osmihranu. Toto provedení v sobě skloubí všechny jedinečné technické parametry série Wemalux – všechny ověřené přednosti pravoúhlých světlíků Wemalux jsou přeneseny do osmihranné formy. Vnitřní tvar však zůstává kruhový.





Pro informace ohledně možnosti dodávek a ceny nás neváhejte kontaktovat.



Prospekty ke stažení:

prospekt-Wemalux-M-novy-CZ

prospekt-svet-denniho-svetla-Wemalux-M5

prospekt-svět denního světla Wemalux-R-HR
