Pásové světlíky Arcolicht, Tentolicht

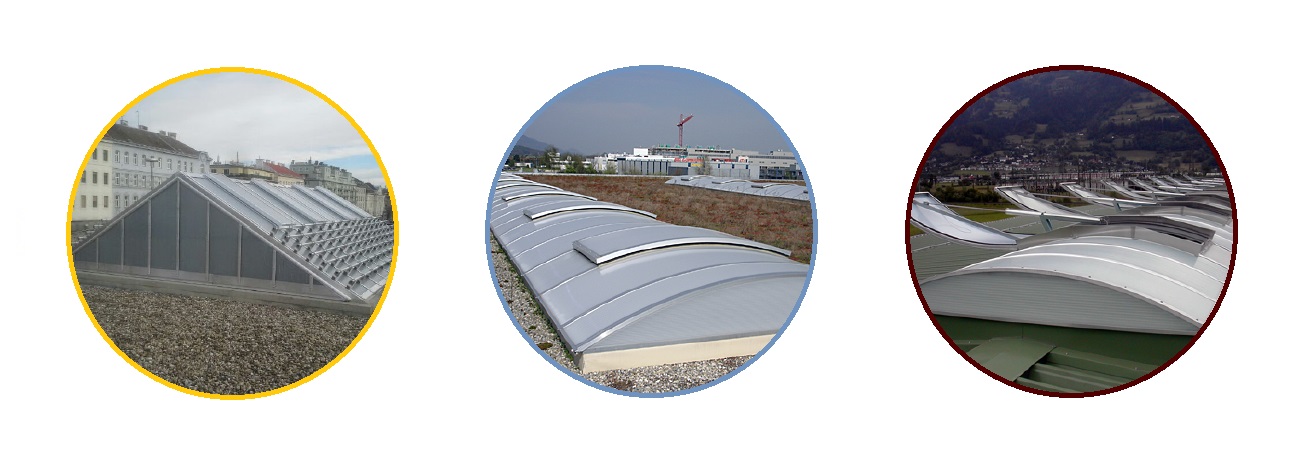

pásové světlíky kolečka

Světlíky typu ARCO-E – pásové světlíky pro neohraničené prosvětlení vnitřního prostoru!

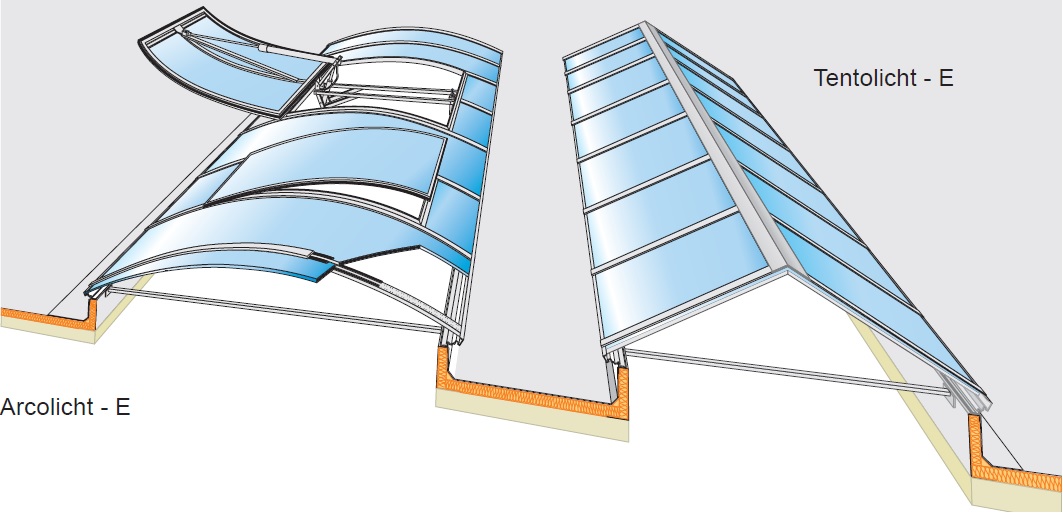

Arcolicht, Tentolicht

Obloukový světlík dává nový rozměr prosvětlení halových objektů s šířkou od 1,5 do 6 metrů. Konstrukce se vyznačuje malou hmotností – důležitá výhoda při sanaci starých střech s malou únosností.

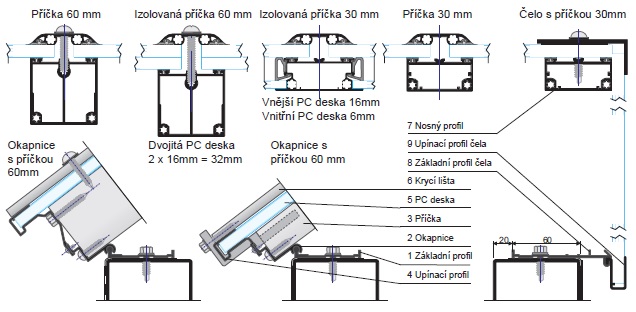

Arcolicht, Tentolicht konstrukceProsvětlovací prvky jsou sestaveny z polykarbonátových desek. Tenké nosníky z lisovaných hliníkových profilů dávají obloukovému světlíku vysokou stabilitu proti zatížení větrem a sněhem. Průsvitné desky jsou navzájem a k čelům utěsněny osvědčeným systémem.

Délka světlíku se přizpůsobí přesně podle otvoru ve střeše pomocí spojek čel. Čelo je rovněž tvořeno průsvitným zasklením.

Obloukový světlík se skládá z jen malého počtu dílců, což urychluje montáž. Pro dodávku je nutné uvést vnitřní rozměr (LD).

Větrací klapky – křídla pro RWA a větrání

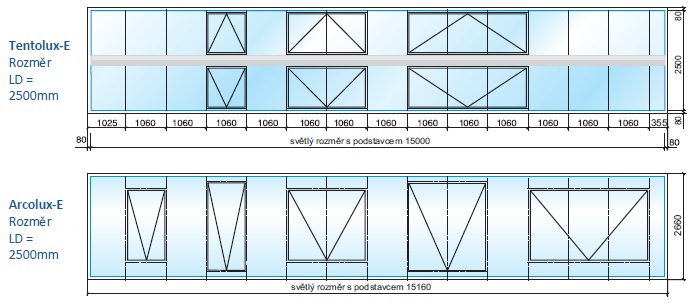

Arcolicht, Tentolicht klapky2

Rozměry křídel jsou pro RWA a větrání identické. Křídla se montují zásadně ve vrcholu světlíku. Upevnění je pomocí konzol kování na rámu klapky. Kování je z výroby předmontováno a vsazuje se z vrchu do otvoru klapky.

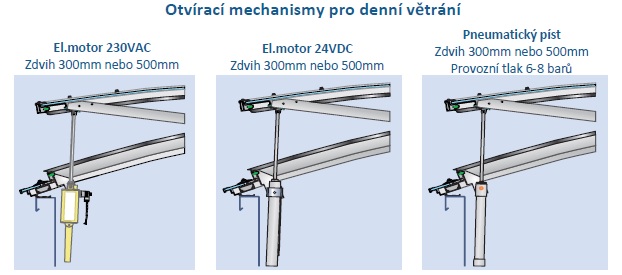

Arcolicht-Tentolicht-otviraci-mechanismy DV

RWA klapky podle DIN 18232

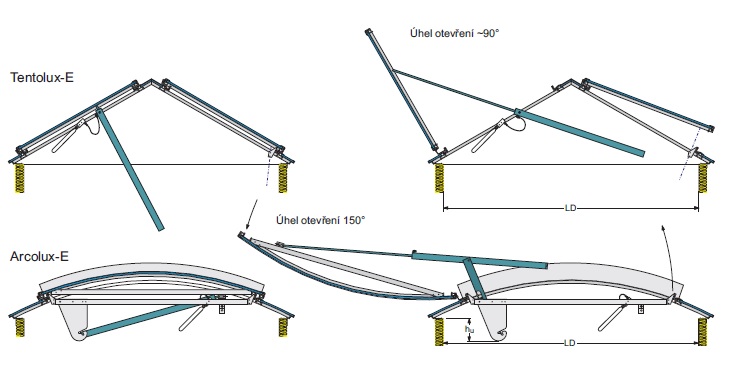

Arcolicht, Tentolicht SOZ klapky

Pohon RWA je svařovaná ocelová konstrukce. Vzpěrné síly pohonu jsou zachyceny uvnitř konstrukce. Průběh řízeného otvírání i při bočním větru podporuje přídavný tlumící válec. Tento přídavný válec působí v poslední třetině otvírání jako tlumič.

RWA klapky mohou být navíc vybaveny elektrickým nebo pneumatickým zařízením pro denní větrání.

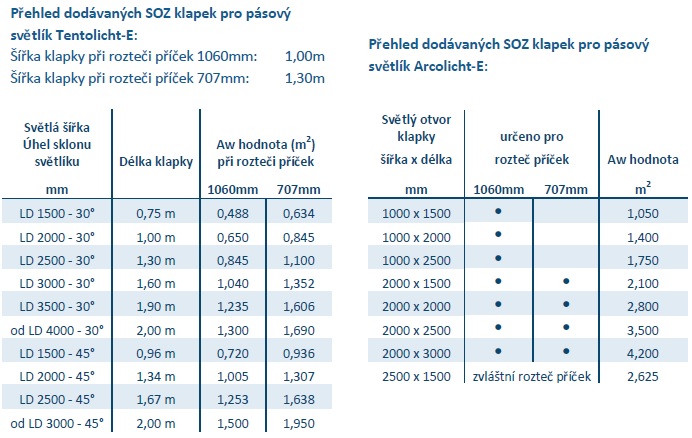

 Arcolicht, Tentolicht SOZ klapky hodnoty

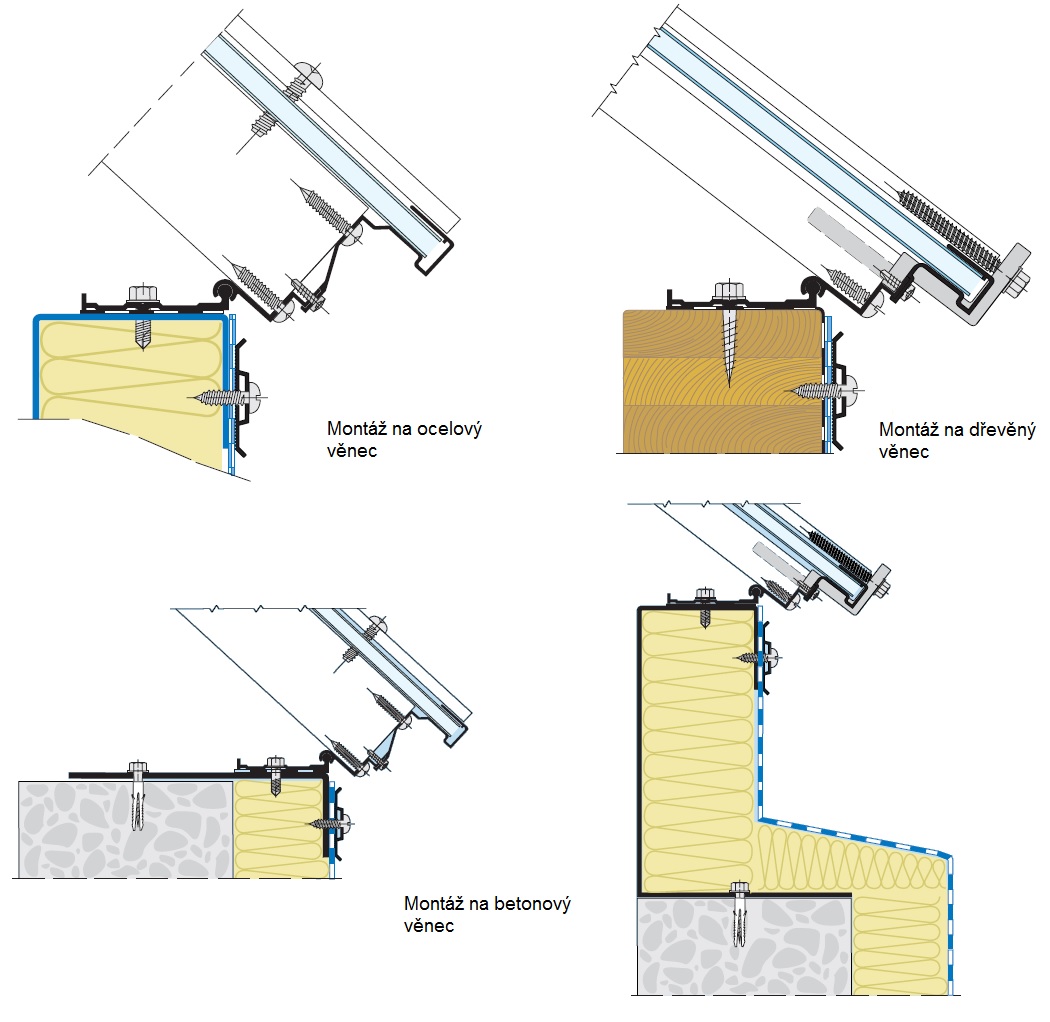

  Všude snadné provedení montáže:

Arcolicht-Tentolicht-moznosti-montazeOcelový věnec:

Věnec z ocelového plechu tloušťky 2-3 mm, zinkovaného systémem Sendzimir, výška od 150 mm do 700 mm. Šířka hlavy věnce 80 mm, větší šířky pro silnější izolaci na přání.

V souladu se statickými požadavky se do hlavy věnce přidají táhla. Při větších rozponech je nutný individuální výpočet věnce podle posouzení statiky.

Dřevěný věnec:

Ze strany stavby připravený dřevěný věnec může bez problémů nést světlík. V každém případě nutno prověřit statické vlastnosti.

Betonový věnec:

Na stavbou připravený betonový věnec bez tepelné izolace lze bez dalších opatření osadit obloukový světlík typ E. Obvykle jsou betonové věnce opatřeny vnější tepelnou izolací. V tomto případě je nutno vytvořit nosný rám podle daností stavby. Skica ukazuje jedno z možných řešení.

Prospekt ke stažení:

prospekt-svet-denniho-svetla-Arcolicht-Tentolicht
